La LED RGB¶
La LED¶
Rappelez-vous la LED (Light Emitting Diode) : c'est un composant électronique qui comme tout le monde le sait sert à produire de la lumière :
- la LED standard 5mm est de couleur rouge verte ou jaune
- la tension à ses bornes est constante à 1,5V environ lorsqu'elle est en circuit
- son intensité de fonctionnement est de l'ordre de 20mA
- la LED est une diode : elle a donc un sens de connexion.
Principe d'utilisation¶
Le montage type d'une LED standard en 5V consiste à :
- connecter la LED en série avec une résistance (La patte – de la LED devra être tournée vers le - )
- la résistance a pour but de limiter l'intensité. Utiliser une valeur entre 200 et 300 Ohms. En pratique, j'utilise 270 Ohms / ¼ de watt.
Pour les matheux ( on est pas du tout obligé de savoir faire ce calcul !)
- aux bornes de la LED, la tension vaut 1,5V environ (fixe)
- la tension aux bornes de la résistance en série avec la LED, dans le cas d'une alimentation en 5V, vaudra donc 5V-1,5V = 3.5V
- si on désire une intensité de 13mA dans la LED, on utilisera, d'après la loi d'ohm, une résistance de R=U/I = 3,5V/0,013A= 270 Ohms.
Brochage¶
La LED multicolore dite « RGB » ou « RVB » :
- Une LED RVB pour Rouge-Vert-Bleu (ou RGB pour Red Green Blue), n'est autre qu'un ensemble de 3 LEDs couleurs rassemblées dans un même boitier : si vous savez utiliser une LED, alors vous saurez utiliser une LED RVB !

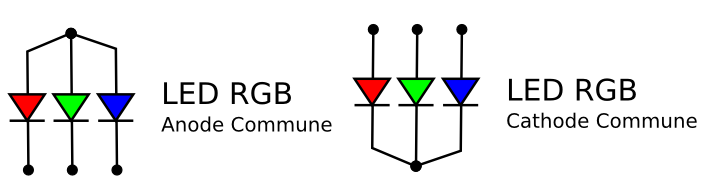

- Une LED RGB aura donc 4 broches : une commune à l'ensemble des LEDs et une pour chaque LED de couleur. La broche commune pourra, selon les modèles, être le + (anode commune) ou le - (cathode commune)
- Pour obtenir les couleurs unitaires, il suffira d'allumer la LED de la couleur voulue.

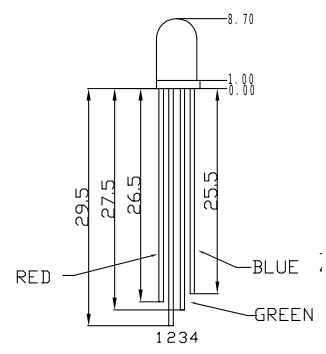

Le brochage type d'une LED RGB est le suivant (la "patte" la plus longue est la broche commune, l'anode ou la cathode selon le modèle) :
Truc technique : préparer la LED multicolore RGB pour une utilisation simplifiée sur plaque d'essai¶

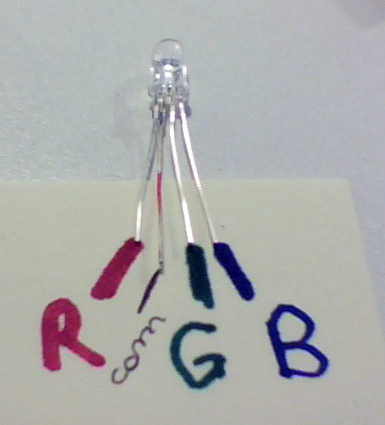

Repérer les broches, notamment la plus longue, commune :
Courber une patte longue ( broche commune) en la mettant en face de la broche G et rapprocher les 3 broches RGB entre-elles, notamment la broche R :

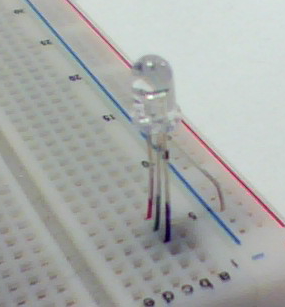

Ainsi préparée, la LED RGB est très facile à utilisée sur la plaque d'essai :

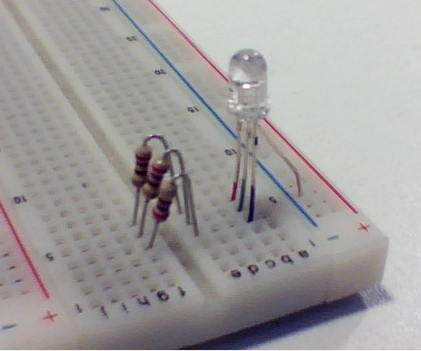

La LED multicolore RGB avec ses 3 résistances en place sur la plaque d'essai :
Le module prêt à câbler :¶
La LED RGB existe également en module prêt à câbler :
