Bloc d'alimentation¶
Description¶

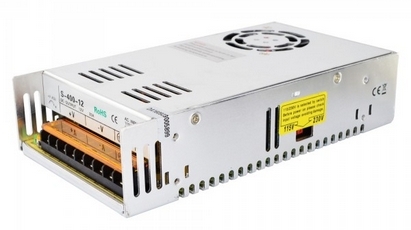

Un bloc d'alimentation assure la conversion du 220V alternatif en une tension fixe, typiquement entre 5V et 12V selon les modèles, capable de fournir une intensité de plusieurs ampères à dizaines d'ampères. Ces alimentations sont utilisées pour des dispositifs nécessitant un ampérage élevé comparativement à l'intensité que peut fournir un microcontrôleur. On parle d'alimentation de puissance.
Note
La différence entre un adaptateur 220V "simple" et un bloc d'alimentation est essentiellement l'intensité maximale qu'il peut fournir :
- de 500 mA à 2 ou 3 A ampère max pour des adaptateurs simples
- contre 10, 20, 30 Ampères en plus pour un bloc d'alimentation
Brochage¶

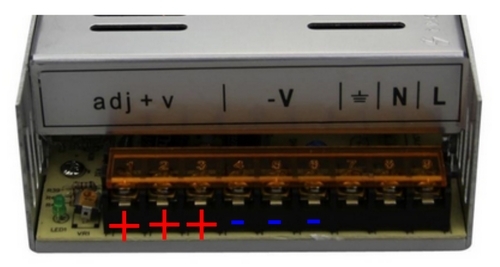

L'alimentation dispose d'un bornier à vis sur lequel vont être connectés les différents câbles. Voici le plan type d'un tel bornier d'alimentation :
- Les broches de "basse tension" :
- plusieurs broches + pour le 12V (ou 24V selon alim)
- plusieurs broches - pour le 0V, appelé aussi masse. On parle ici de la masse "basse tension" et à ne pas confondre avec la terre du 220V

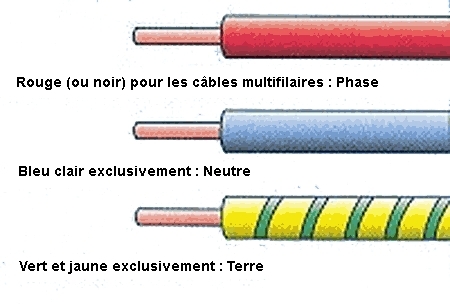

- Les broches de 220V :
- la broche de terre (lettre G ou sigle )
- la broche du neutre (lettre N)
- la broche de phase (lettre L)
Note
La disposition du bornier peut varier d'un modèle à l'autre d'alimentation.

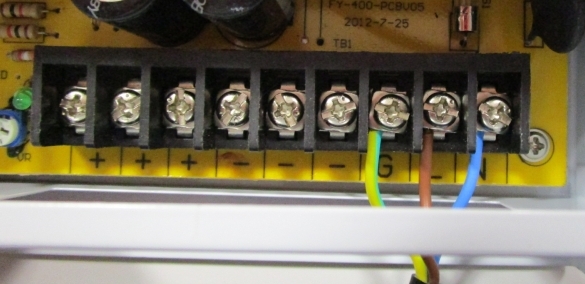

Montage type¶
Où l'obtenir¶
Facile à trouver en ligne, notamment avec les mots clés "power supply" en indiquant puissance et tension.
