Module ACS712-5 - capteur courant¶
Description¶

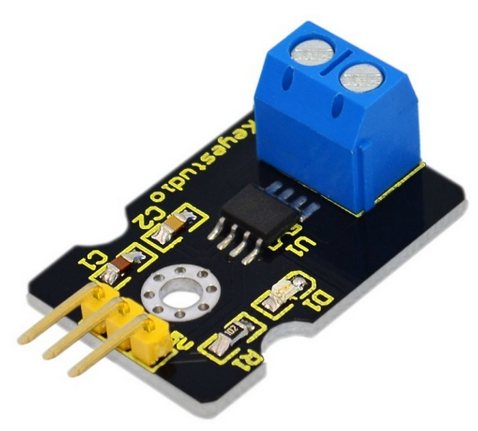

Module analogique capteur de courant (intensité) à effet Hall.
Caractéristiques¶
Partie mesure analogique
- Vcc : +5V (obligatoire)
- GND
- Vout : version 5A : 185mV/A, version 20A : 100mV/A, version 30A : 66mV/A, centré autour de Vcc/2 (soit 2.5V), selon que l'intensité est positive ou négative
Note
Il vaut mieux utiliser une carte avec précision 12 bits et même en 3.3V / 12 bits (Pi pico) pour avoir la précision maximale avec ce capteur. La précision de la mesure est alors de 3.3/4096=0.8mV et la mesure minimale ici de 1A0.8/185=4,2mA de précision. En 5V / 10 bits (Arduino), la pécision de la mesure est de 4.8mV et la mesure minimale de 1A4.8/185 soit 25,9mA (soit environ 6 fois plus).
La pleine échelle dépassera 3.3V (2.5V + 5 x 185mV=3.45V)
Circuit à mesurer
- Montage en série sur le circuit à mesurer.

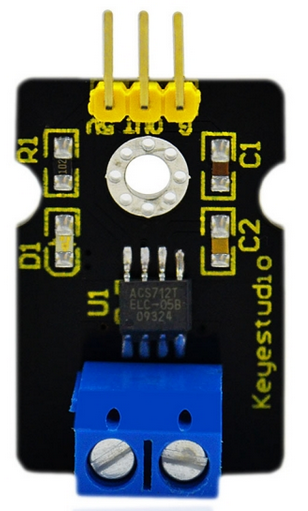

Brochage¶
Le Vout est au milieu sur ce module !
Liens utiles :¶
- Datasheet : ACS712-Datasheet-1.pdf
- https://www.allegromicro.com/en/Products/Sense/Current-Sensor-ICs/Zero-To-Fifty-Amp-Integrated-Conductor-Sensor-ICs/ACS712
