La résistance variable.¶
POur faire des mesures, nous allons avoir besoin de quelque chose à mesurer, et la résistance variable va être le composant utile ici : c'est l'archétype de tous les capteurs analogiques.
Description¶
Nous avions déjà eu l'occasion de présenter la résistance. Une résistance variable est une résistance... dont on va pouvoir faire varier la valeur. Vous utilisez déjà ce composant dans la vie de tous les jours : le bouton que l'on tourne pour régler le volume d'un appareil (potentiomètre), c'est une résistance variable, connue également sous le nom de potentiomètre.
La résistance variable est caractérisée par sa résistance maximale, exprimée en Ohms.
Elle dispose d'un axe de rotation qui permet de faire varier la résistance.
A noter qu'il existe des résistances variables linéaires et logarithmiques : choisir les linéaires !
Brochage¶
La résistance variable présente 3 broches :
- 2 broches correspondant aux broches de la résistance maximale interne, comme une résistance classique,
- 1 broche qui connectée au « curseur interne» qui permet de faire varier la résistance entre 0 Ohms et la résistance maximale.

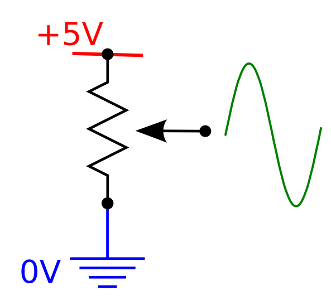

Le schéma théorique d'une résistance variable est dessiné ci-contre.
La valeur de la tension de sortie variera ainsi entre 0V et 5V en fonction de la position du potentiomètre.
Pourquoi c'est important et utile
La résistance variable est très intéressante permet de simuler simplement un capteur analogique !
En effet, avec un capteur de température par exemple, il ne serait pas facile d'utiliser la pleine échelle de la "règle à tension" d'Arduino. Avec la résistance variable pas de problème. Si vous savez utiliser une résistance variable, vous savez utiliser n'importe quel capteur analogique !
Utiliser une valeur de résistance entre 1K et 10KOhms maxi avec Arduino.
Principe général d'utilisation¶
Le principe général d'utilisation d'une résistance variable avec une carte Arduino va consister :
- à connecter la résistance principale entre le 0V et le 5V
- à connecter la broche variable sur une entrée analogique.
Pour les matheux
En procédant de cette façon, si on appelle R la valeur actuelle de la résistance variable, Rmax sa valeur maximale et Vo la tension de sortie, on a la relation suivante : Vo = 5V x R/Rmax (on a affaire à un diviseur de tension...). On aura l'occasion de revoir çà plus en détail en section approfondissement.
Principe d'utilisation sur une plaque d'essai
Pour utiliser une résistance variable sur plaque d'essai, on la positionne à cheval sur le rail principal et on connecte :
- une des broches de la résistance max au +5V et l'autre broche de la résistance max au 0V,
- la troisième broche sera connectée à la carte Arduino sur une broche analogique.
Le module Résistance Variable (ou potentiomètre)¶
Le module "PAC" Résistance Variable (ou potentiomètre) correspond à une résistance variable montée entre 0V et +5V, la sortie variable étant connectée sur S :
Ce module permettra d'utiliser la résistance variable (ou potentiomètre, c'est synonyme) très facilemet et simplement.
Je retiens !
Une résistance variable (ou potentiomètre) a 3 broches :
- 1 pour le +5V
- 1 pour le 0V
- 1 pour la sortie variable, appelée Vo (pour Vout)
Ce sera la même chose pour tous les capteurs dit « analogiques »
