Connecteur Wago¶
Description¶
Les connecteurs Wago sont une gamme de connecteurs qui permettent facilement de faire un "commun" dans un montage. Plusieurs modèle permettent de réaliser un câblage réversible sans outils ce qui les rend particulièrement intéressants.
Info
Ce sont des connecteurs utilisés en électricité, mais qui sont intéressants pour des montages électroniques DIY avec des modules.
Pour comprendre¶
Dans un montage à micro-contrôleur, notamment avec le Pi Pico, on va généralement avoir besoin de connecter plusieurs éléments à la masse, au 3.3V ou encore au 5V. On peut pour cela utiliser une plaque d'essai, mais le câblage réalisé ainsi est un peu "fragile". Cela convient pour du prototype, mais dès que l'on veut un peu rendre définitif un montage (bien qu'il reste démontable en fait), le connecteur Wago est très intéressant.
D'autre part, en prenant un Wago avec suffisamment de "points" (existe en 2, 3, 5 points en général) il en restera l'un ou l'autre de libre qui permettra facilement d'ajouter un module ou autre à un montage existant sans avoir à modifier ce qui est déjà câblé. Cela offre une souplesse agréable pour faire évoluer des montages.
Schéma électrique¶
Le schéma électrique d'un Wago est très simple : c'est un "point commun multiple".
Ce n'est pas un domino !
Ne confondez pas avec le domino ! Ici, TOUS LES POINTS SONT EN CONTACT. Si vous voulez mettre en lien 2 paires de fils (=2 contacts distincts) il vous faut 2 Wago différents.
Les modèles¶
Le Wago à levier - 222 : un peu épais

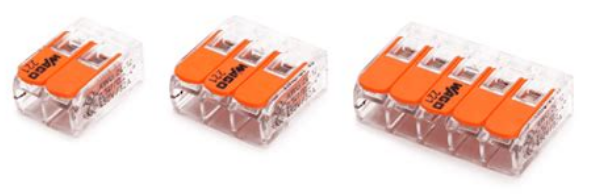

Le Wago à levier - 221 : bon compromis entre fils acceptés (prend les jumpers par exemple) et dimensions :
Le Wago compact sans levier : faible encombrement et possibilité de désengagement. Ne prend pas les jumpers
Le Wago micro sans levier : le plus faible encombrement. Intéressant : se clippent entre eux
Info
Le wago à levier 221 est pratique car il prend les jumpers et a un levier. Le micro a l'avantage du prix, mais ne prend pas les jumpers et est un peu moins facile à désengager que le modèle à levier.
Où acheter ?
Gotronic propose les différents modèles : https://www.gotronic.fr/cat-bornes-de-connexion-wago-1592.htm On trouvera aussi en GSB en général les modèles 222 et 221
Exemple d'usage¶

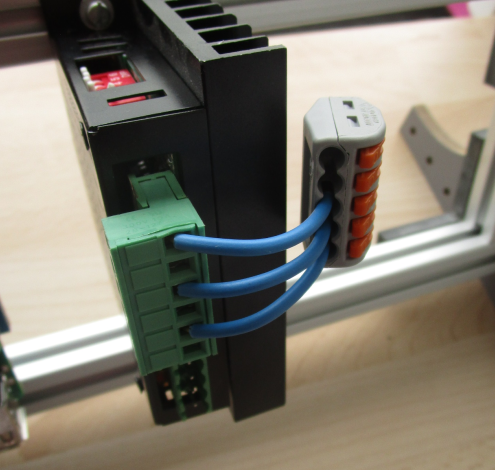

- Masse commune des entrée logiques d'un étage externe microstep pour moteur pas à pas
