Module I2C ADC 16 bits

Description

Ce module fournit 4 voies analogiques supplémentaires en 16 bits (soit 0.05mV = 50µV de précision)

Info

Intéressant sur le Raspberry Pi qui n'a pas de module ADC ou encore sur le pico si on a besoin de voies analogiques supplémentaires ou de plus grande précision.

Bon à savoir

  • 16 bits mais 15 bits + signe
  • dispose d'un PGA, d'un Programmable Gain Amplifier
  • permet l'échantillonnage automatique selon différents modes et également le déclenchement d'une alerte sur dépassement de valeur.
  • permet mesure sur 4 voies indépendantes ou bien 2 voies différentielles, mode très intéressant.

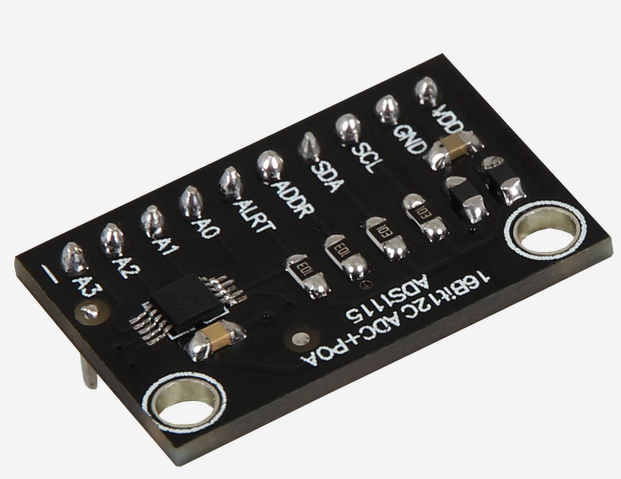

Le module

Le brochage

Très simple et logique :

  • les broches I2C SDA (bidirectionnelle) et SCL (horloge I2C)
  • le V+ qui peut être 3.3V ou 5V (alim du DS3232 de 2.8V à 5.5V)
  • le 0V
  • Alert - à laisser NC
  • address à laisser NC : 0x48=72d si connecté adress= 0x49=73d
  • A0?A1, A2, A3 : voies de mesures utilisables en voies indépendantes ou bien en voies différentielles, 2 par 2.

Montage type

On connecte :

  • SDA sur SDA I2C0 (GP16)
  • SCL sur SSCL I2C0 (GP17)
  • 0V sur 0V
  • V+ sur 3.3V

Librairie Micropython

Librairie ici : https://github.com/robert-hh/ads1x15 avec doc et exemples

A savoir

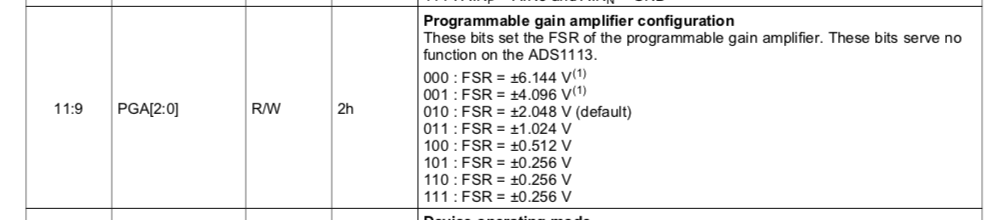

Pour connaitre le voltage lu, il suffit de multiplier le nombre par le PGA gain choisi et diviser par 32678.

exemple avec un

  • gain PGA=1 correspondant à +-4,096 V, une valeur de 26349 donnera 26349 x 4,096 / 32768 = 3,29 V
  • gain PGA=0 correspondant à +-6,144 V, une valeur de 17535 donnera 17535 x 6,144 / 32768 = 3,29 V

C’est donc en fonction du voltage attendu que l’on choisira le PGA gain pour obtenir des mesures précises et sans risque pour le module ADS1115

Débrouillage dans l'interpréteur

>>> from machine import I2C, Pin
>>> import ads1x15
>>> i2c=I2C(0, sda=Pin(16), scl=Pin(17))
>>> ads=ads1x15.ADS1115(i2c,72,1) #ads1x15.ADS1115(i2c, addr, gain)
>>> ads.read()
4872
# channel 1 seul correspond à mesure voies indépendante 0 à 3
>>> ads.read(channel1=1)
4867
>>> ads.read(channel1=0)
4885
>>> ads.read(channel1=1)
4864
>>> ads.read(channel1=2)
4878
>>> ads.read(channel1=3)
4864
# channel 1 et channel 2 correspond à mesure différentielle : soit 0 et 1 et 2 et 3
# autre combinaison provoque erreur
>>> ads.read(channel1=0, channel2=1)
0
>>> ads.read(channel1=0, channel2=2)
Traceback (most recent call last):
  File "<stdin>", line 1, in <module>
  File "ads1x15.py", line 162, in read
KeyError: (0, 2)
>>> ads.read(channel1=2, channel2=3)
0
>>> ads.read(channel1=0)*4.096/32768
3.261125

Info

Le ADS1115x dispose de fonctions élaborées d'échantillonnage, etc. Ce qui en fait un composant intéressant en cas de besoins spécifiques.

Code d'exemple

Todo
