La résistance

Nous allons découvrir la résistance et son principe d'utilisation.

Présentation

La résistance est un composant qui réalise une sorte de « goulot d'étranglement » pour les électrons : elle sert à limiter l'intensité qui circule dans le circuit.

Caractéristiques

La résistance : * se mesure en Ohms , le symbole du Ohm est le Ω (Omega),

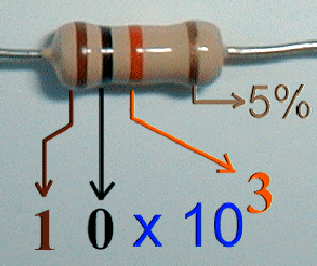

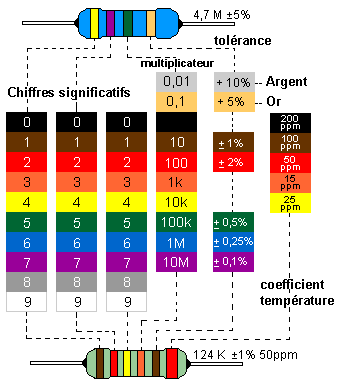

• cette valeur est indiquée par des bandes de couleurs présentes sur la résistance et qui correspondent à un code de couleur, (exemple ci-contre d'une résistance de 1000 Ohms)

• peut aussi être mesurée avec un Ohmètre (ou multimètre)

• n'a pas de sens de connexion particulier

• existe avec plusieurs degrés de précision (5%, 1%..) et de puissance (1/4w, 1W, etc..) : en pratique on utilise des résistances carbone 5% en 1/4w

On peut monter une résistance avec un autre composant : * en série = à la queue leuleu * en parallèle = côte à côte

Symbolisée par :

Pour les matheux

La relation mathématique fondamentale pour la résistance est la loi d'Ohm qui dit que : * la tension aux bornes de la résistance est égale à la résistance multipliée par l'intensité, * soit U = R x I

Je retiens !

Une résistance est un composant qui n'a pas de "sens" et qui sert à limiter le passage du courant (= l'intensité). C'est un goulot d'étranglement électrique. Elle se mesure en Ohms.

Truc pratique : Préparer une résistance pour une utilisation facilitée sur plaque d'essai :

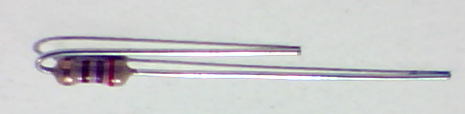

Courber une patte :

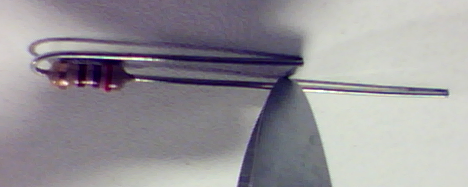

Couper les 2 pattes à la même longeur :

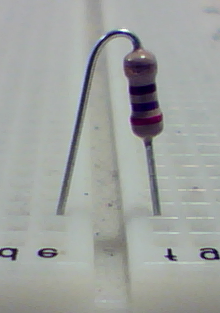

La résistance s'utilisera très simplement sur la plaque d'essai :
