Photo-résistance (LDR)

Description

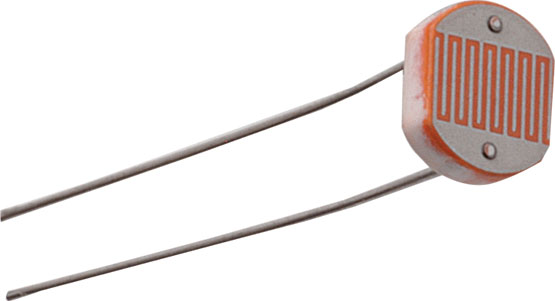

Une photo-résistance est une résistance qui comme son nom l'indique, va varier en fonction de la lumière. Grosso modo :

  • lorsque la photo-résistance est éclairée, sa valeur chute, de l'ordre de 10 K0hms avec une luminosité ambiante,
  • lorsque la photo-résistance est dans l'obscurité, sa valeur monte (de l'ordre de 500 KOhms

Warning

La photo-résistance est utile pour détecter une luminosité ambiante, mais il ne faut pas en attendre une précision suffisante pour avoir une mesure précise et exacte.

Fiche technique

Principe d'utilisation

Pour pouvoir utiliser efficacement une photo-résistance, il faut la mettre en série avec une autre résistance fixe afin de créer un diviseur de tension : de cette façon, la variation de la luminosité et donc de la résistance de la photo-résistance se traduira par une variation de tension entre les 2 résistances.

En pratique

Pour connaître la valeur pour une luminosité donnée, le plus simple est faire une mesure de la photo-résistance montée en circuit et d'utiliser cette valeur comme référence.

Info

En pratique, utiliser une résistance en série ayant une valeur proche de la valeur de la photo-résistance éclairée, de l'ordre de 5K à 10K.

Pour plus de détails, sur le diviseur de tension, voir : http://fr.wikipedia.org/wiki/Diviseur_de_tension

Exemple d'utilisation sur plaque d'essai

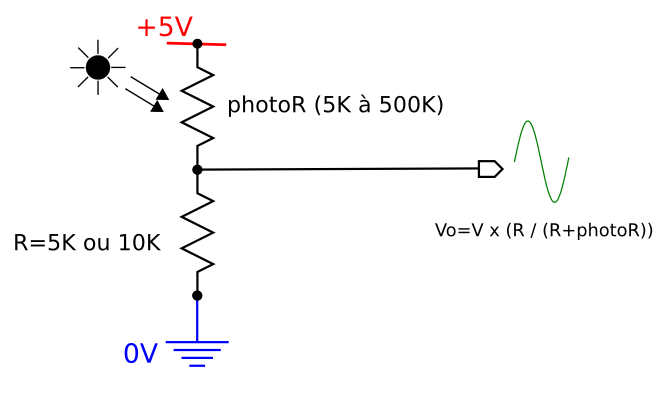

On connecte en série la photo-résistance avec une résistance entre le 0V et le 5V.

L'entrée analogique sera connectée au point de jonction entre les 2 résistances.

Module "prêt à câbler"

La photo-résistance est disponible en module prêt à câbler :

Prêt à l'emploi

L'avantage ici est que le pont diviseur est déjà monté.
