Capteur température LM35¶
Warning
Personnellement, je trouve ce capteur un peu capricieux, peu précis... et je conseille, de loin, d'utiliser plutôt un DS18B20 pour un applicatif réel.
Description¶

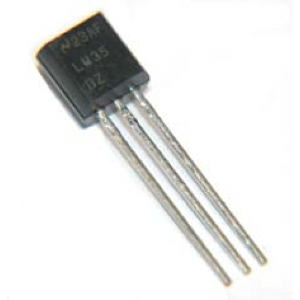

Le capteur de température LM35 est un capteur de température linéaire fonctionnant en 5V.

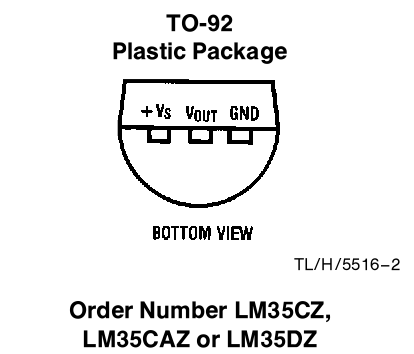

Brochage¶
3 broches :
- le 0V (GND),
- le +5V (+Vs)
- et la tension de sortie (Vout)

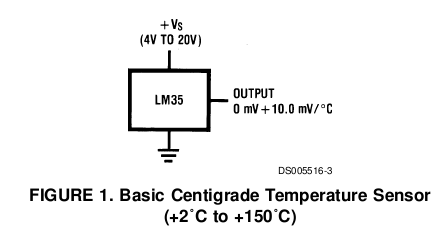

Schéma fonctionnel¶
Caractéristiques¶
- mesurant la température entre -55 et +150°C
- dont la sortie est à 0V à 0°C
- avec une variation de 10mv par °C
- alimentable en 5V (de +4V à +30V)
Grâce à ces informations, on pourra utiliser précisément le capteur pour réaliser un thermomètre avec Arduino, MicroPython, etc. !

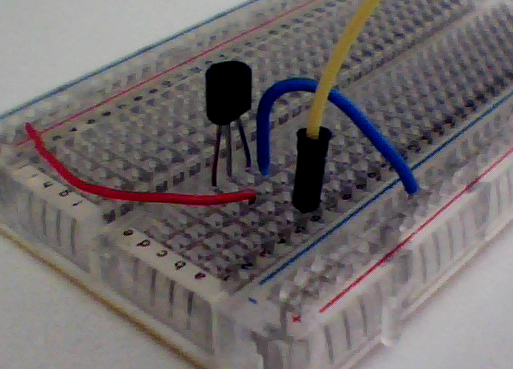

Exemple d'utilisation sur plaque d'essai¶
On connecte :
- la broche Vs au +5V
- la broche GND au 0V
- la broche Vout à une broche analogique de la carte à microcontrôleur
Note

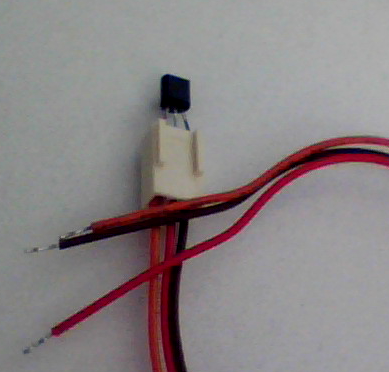

Truc : on peut utiliser un connecteur 3 broches sur fils pour le montage !
Module "prêt à câbler"¶
Ce capteur existe en module "prêt à câbler" :
