Ventilateur de PC

Description

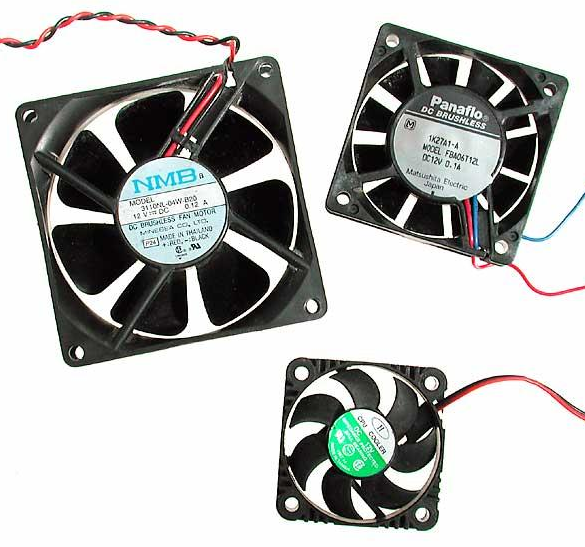

Fondamentalement un ventilateur de PC est un moteur courant continu avec une hélice montée dessus. Certains modèles disposent de plus d'un capteur à effet hall qui permet la mesure de la vitesse de rotation.

Ne les achetez pas : récupérez-les !

Il est très facile et simple de récupérer un ventilateur de PC sur n'importe quelle alimentation de PC ou unité centrale hors service.

Mécanique

Existe en différents formats 30x30, 40x40, ..., 120x120, 200x200, etc.

Caractéristiques électriques

C'est un moteur CC qui nécessite :

• 12V (en général)
• et consomme entre 500mA et 1000mA (1A), selon les cas.

C'est en général indiqué sur le ventilo.

Brochage

Typiquement, on s'attend à avoir 2 câbles sur un ventilateur, et on en a effectivement toujours au moins 2 :

• noir qui est la masse
• rouge qui est le V+. Généralement 12V.

Note

En général, ne fonctionne que dans 1 sens.

Mais certains modèles de récupération dispose d'un 3ème câble de couleur jaune ou blanche ou autre. Il s'agit en fait du retour pour la mesure de la vitesse de rotation. Appelé fan_tach. Cette broche est en général en 5V (TTL) En fait, le ventilateur dispose d'un capteur à effet hall qui permet de mesurer le nombre d'impulsion de rotation.

Noter que l'utilisation de cette broche nécessite le "rappel au Plus".

Et certains ont même 4 câbles : dans ce cas, le 4ème ccâble sert à augmenter ou diminuer la vitesse de rotation. Ces ventilo ont une puce de contrôle intégrée.

Voir :

• le plus détaillé : https://www.instructables.com/Reading-DC-Fan-RPM-With-Arduino/
• https://www.techwalla.com/articles/how-to-wire-a-computer-fan-to-a-battery
• https://www.howtogeek.com/273575/what-is-the-difference-between-three-and-four-pin-cpu-fans/

• https://www.petervis.com/electronics%20guides/cpu%20fan%20tacho/cpu%20fan%20tacho.html

• un exemple de code sur le RPi : https://gist.github.com/rxseger/2b27e661221b6f350b859d13f256cf29

Principe de contrôle :

Il faut à la fois une adaptation en tension (12V) et en intensité (500 à 1000mA) + possibilité de PWM : pour cela, l'idéal est un MOSFET voir un ULN si multivoie.

Le montage type est :

Problèmatiques associées

Fixation : en générale facile à l'aide des 4 trous de périphérie

Sens du flux d'air : le flux d'air sorte vers le moteur (étiquette) en général.

Où en obtenir ?

Un ventilateur de PC est facile à obtenir en récupération. N'importe quelle UC ou alimentation de PC hors service en contient un ou plusieurs. Sinon, çà s'achète bien sûr.

Usages

Les usages d'un ventilateur de PC peuvent être :

Refroidissement

• extrudeur d'imprimante 3D
• refroidissement d'une étuve
• refroidissement d'une serre

Flux d'air

• déclenchement flux d'air d'un panneau air chaud, d'une serre

Exemple :

Contrôler la rotation d'un ventilateur en fonction de la température

COntrôler la vitesse de rotation d'un ventilateur de PC à vitesse voulue (par mesure...)

Ventilateur de PC comme anémomètre ?
