Le piézo¶
Comment transformer un signal électrique en onde sonore¶

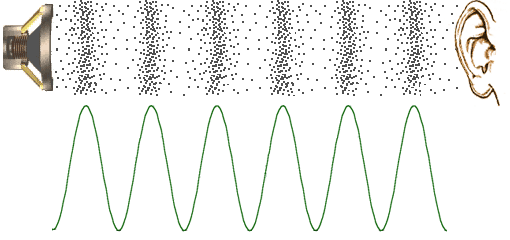

Pour transformer une onde électrique en onde sonore, on utilise un haut-parleur (l'onde électrique fait vibrer une membrane) :
Info
Une carte à micro-contrôleur va permettre de créer des sons simples de ce type mais à partir d'une onde carrée.
Présentation du buzzer piézo-électrique¶

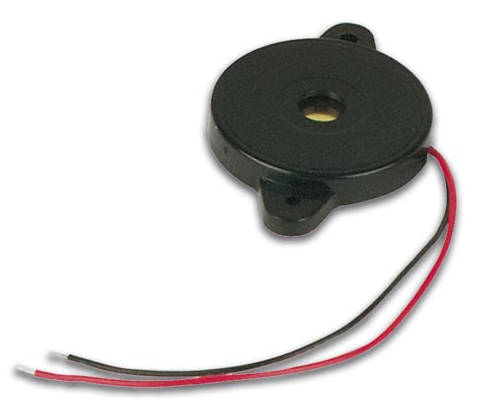

Pour produire des sons avec Arduino, on va utiliser une sorte de haut-parleur miniature appelé capsule (ou buzzer) piézo-electrique (coût = 1€). Ce type de buzzer dispose d'une membrane métallique qui va vibrer sous l'action d'un signal électrique et va fournir un son de fréquence correspondante.
Brochage¶
Ce type de buzzer piézo-electrique dispose d'un fil noir et d'un fil rouge.
Le principe d'utilisation est très simple :
- on connecte le fil noir au 0V
- et le fil rouge sur la broche utilisée pour générer la fréquence du son
Ce type de capsule piézo-électrique a les caractéristiques suivantes :
- intensité = 2mA
- tension = 3 à 30V
Info
L'utilisation directe sur une broche E/S est donc possible aussi bien en 3.3V qu'en 5V !
Ne pas confondre avec le buzzer
Attention : distinguer le buzzer piézo-électrique du buzzer « simple » qui produit un son ou une mélodie lorsqu'il est mis sous tension : ce type de buzzer n'est pas adapté pour produire des sons de fréquence voulue.
Le module Piézo « prêt à câbler »¶
Le module¶
Le module Piézo correspond simplement à un buzzer Piézo connecté entre la broche signal et la broche 0V selon :
Principe d'utilisation¶
Pour câbler le module Piézo, il suffit de le connecter sur l’une des broches de la carte Arduino UNO I/O à l’aide d’un câble F-F 3 brins en veillant à mettre le jaune sur S et le noir sur 0V :
